高通量组织研磨仪

高通量组织研磨仪

品牌：Thmorgan
型号：CK1000

一、产品用途

1. 适用于各种植物组织包括根、茎、叶、花、果、种子等样品的研磨破碎；

   2. 适用于各种动物组织包括肝脏、胸腺、肾脏、肠、淋巴结、肌肉、骨骼等样品的研磨破碎；

   3. 适用于真菌、细菌等样品的研磨破碎；

   4. 适用于食品、药品成分分析检测的研磨破碎；

   5. 适用于易挥发样品包括煤炭、油页岩、蜡制品等样品的研磨破碎；

   6. 适用于塑料、聚合物包括PE、PS、纺织品、树脂等样品的研磨破碎；

   7.此款仪器可研磨千种以上物质；

二、产品特点

1. 国家发明专利：ZL201110168356.2,通过CE认证；

   2. 垂直振荡：稳度大，样品破碎彻底；

   3. 效率高：2分钟内完成样品破碎；

   4. 通量高：一次最多处理2×96个样品；

   5. 处理量大：2×50ml钢罐可破碎大体积的样品；

   6. 适配器范围广：2×48×2ml适配器、2×24×5ml适配器、2×10×7ml适配器可自由选择；

   7. 安全性高：具备安全门及安全锁；

   8. 无交叉污染：样品管在破碎过程处于全封闭状态，避免交叉污染；

   9. 低噪音：仪器运行声音小于70dB，不会对其它实验或仪器产生干扰；

三、产品原理

垂直振荡，振荡系统高频往复运动，使研磨管内冷冻的样品与研磨球相互碰撞，其产生的研磨剪切力和撞击力使组织完全破碎。





四、技术参数



  1.主机参数：

1.1 垂直振荡频率：500-1800次/min;

   1.2 研磨时间：10秒-99分钟，用户可自行设定；

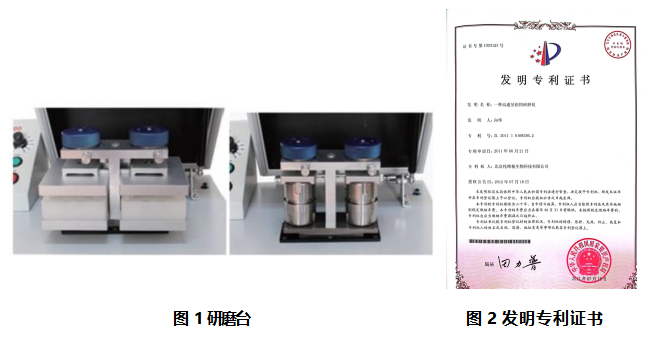

   1.3 研磨平台数：2个；

   1.4 研磨球材质：不锈钢、铬钢、氧化锆、碳化钨、石英砂；

   1.5 研磨球直径：0.5-30mm；

   1.6 夹具行程3.7cm(垂直)；

   1.7 适配器耐低温，可在液氮中浸泡30分钟以上；

   1.8 开门断电功能确保安全；

   1.9 功率：400W；

   1.10 电源：3孔插座，220-240V,50Hz；

   1.11 重量：62kg；

   1.12 尺寸：38cm(W)×46cm(D)×50cm(H)；

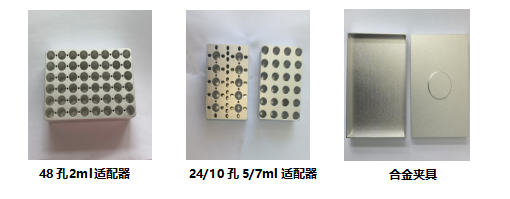

2. 适配器参数：

   适配器用来盛装装有研磨球和样本的研磨管，放合金夹具中间调好位置放设备上使用。48孔（2ml），正24（5ml）反10孔（7ml）两种规格可选。




3.研磨管（罐）参数：

研磨罐用来盛装研磨球和样本，直接夹在主机上使用。研磨管用来盛装研磨球和样本。深孔板可代替适配器，直接盛装样品及研磨球，安装在主机上进行研磨。







4.研磨球参数：

研磨球用于帮助样品破碎彻底。规格多种，根据需求可选。



五、产品配置

  1. 主机一台；

  2. 合金夹具一套；

  3. 研磨球一套；

  4. 适配器：

       48孔2ml适配器1对（标配）；

       24/10孔5/7ml适配器1对(选配)；

       50ml研磨罐1对(选配)；

六、操作步骤

1. 将处理好的样本、研磨球依次加入研磨管中；

2. 将装好样品的研磨管放入适配器中；

3. 将带有样品的适配器放入液氮中冷冻数分钟；

4. 将冷冻后的样品和适配器放在夹具中间，调整好位置；

5. 将夹具放在样品台上，定位槽定位，旋紧垂直定位旋钮，安全锁归位；

6. 盖上机器的安全门；

7. 设置振动频率、振动时间；

8. 启动机器，执行破碎过程；

9. 等待机器完全停止振动后关机，打开安全门，取出样品；

10. 仪器归位；

七、注意事项

1. 仪器应放置于干燥通风的环境中使用；

   2. 样品对称分布样品夹中，确保样品夹平衡；

   3. 关闭安全门前需确认夹具已完全固定，无松动现象；

   4. 设置振荡频率时不得超过最大量程1800次/min；

   5. 对样品进行冷冻时，应注意防止液氮溅出；
