堆肥红外法生物降解仪

堆肥红外法生物降解仪

品牌：Thmorgan
型号：M1200

一、产品用途

1. 满足GB/T19277.1-2011标准的检测要求；

2. 满足ISO14855.1标准的检测要求；

3. 满足JIS K 6953-1标准的检测要求；

4. 适用于质检院对外检测；

5. 适用于第三方机构对外检测服务；

6. 适用于生物基材料生产企业自检及配方优化等；

7. 适用于生物降解基础研究；

二、产品特点

1. 具有气质联用系统；

2. 完全满足GB/T 19277.1-2011标准的检测要求；

3. 通量高，多达12个通道可同时用于生物降解性检测；

4. 12个独立红外探头实时检测；

5. 实时在线测定二氧化碳的浓度及总量，可以图表或曲线的形式导出；

6. 检测范围广，最高检测上限可达10000ppm；

7. 采用固体培养、开放式供氧的设计方法，模拟强烈需氧的环境；

8. 自动搅拌、自动加水、空气浴控温；

9. 云平台检测，可实时在线观察数据和曲线；

三、产品原理

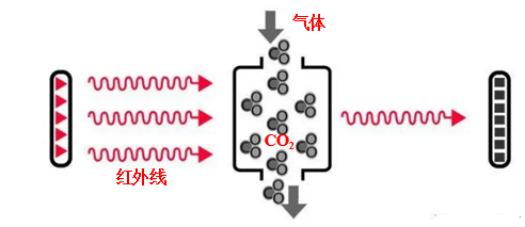

本实验系统模拟生物基材料在好氧堆肥条件下生物降解的过程。微生物在好氧环境下，以生物基材料为碳源，消耗氧气，产生二氧化碳、水等无机物，生成的二氧化碳通过高精度红外传感器进行实时监测浓度，并将检测的二氧化碳实时浓度与流量、时间进行积分，即可计算出样品生物降解的二氧化碳释放量。样品生物降解的二氧化碳释放量与其理论二氧化碳释放量的百分比，即为生物降解率。

四、技术参数

1.工作条件：

1.1 电源电压： AC  220V±10%  50Hz  单相；

1.2 工作温度：15～30℃；

1.3 相对湿度：≤80％；

1.4 仪器运行的持久性：可长时间连续工作；

1.5 最大功率：5KW；

1.6 外观尺寸(L×W×H)：2000mm ×900mm ×1600mm；

1.7 毛重：1000KG；

2.供氧系统：

2.1 前置脱碳系统：有；

2.2 供气方式：连续曝气供氧，内置供气泵；

2.3 气泵控制：气泵分12路，每路有独立开关；

2.4 流量控制方式：PLC控制，流量可根据设定值自动调节；

2.5 流量控制精度：±1%；

2.6 流量采集方式：电子流量计实时采集；

2.7 流量采集范围：0.01—500ml/min；

2.8 具有12个电子流量计采集流量；

2.9 流量控制与流量采集独立运行；

3.温控系统：

3.1 控温方式：空气浴；

3.2 设定温度范围：室温—90℃，步进0.1℃；

3.3 控温精度：≤±0.1℃；

3.4 温控箱分两层，前开门；

4.反应器系统：

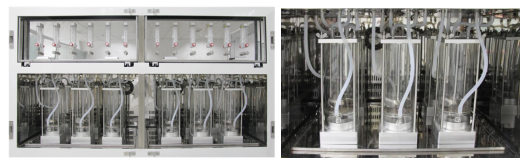

4.1 通道数：≥12个；

4.2 反应器体积：≥2000ml；

4.3 反应器设计：双层设计；

4.4 加水方式：自动加水；

4.5 搅拌方式：自动搅拌；

4.6 搅拌轴设计：下搅拌；

4.7 供气方式：底部供气；

4.8 反应瓶底盘：抽屉式设计，可拉出推进；

5.检测系统：

5.1 检测方式：红外法二氧化碳检测；

5.2 红外探头数：≥12；

5.3 显示方式：二氧化碳浓度与总量同步双显示；

5.4 检测范围：0-10000ppm；

5.5 分辨率：1ppm；

5.6 数据采集周期：可达1秒1次，秒、分、小时可以自由选择；

5.7 探头除湿保护系统：有；

6.软件系统：

6.1 具有自主知识产权的软件控制系统；

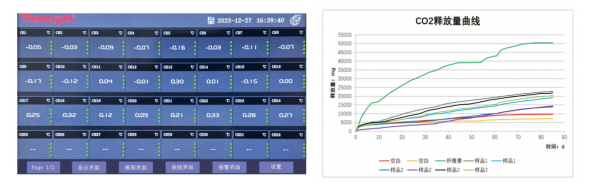

6.2 软件采集数据，可生成实时数据曲线；

6.3 承载系统：win7/8/10等专业版操作系统；

6.4 数据储存方式：实验中可实时进行存储；

6.5 具有云平台，可远程调阅数据；




7 气质联用系统：

7.1 联用系统分为进气单元、稳流单元、供气单元三部分；

7.2 进气单元：12通道，每个通道有独立的电磁换向气阀；

7.3 进气单元：每个通道可独立控制，具有进气、排空、供气三通设计；

7.4 稳流单元：为单通道设计，为目标通道的反应气体提供独立通道；

7.5 进气单元：为气相及气质提供独立无污染的目标气体；

7.6 该系统可与生物降解仪一体化设计，不占其他操作空间；

7.7 该系统也可独立使用。

五、标准配置

序号

名称

数量

单位

备注

1

主机

1

台



2

反应瓶

12

个



3

脱碳瓶

12

个



4

冷凝瓶

12

个



5

除湿瓶

12

个



6

连接软管

1

套



7

软件

1

套



8

随机文件

1

套



六、实验举例

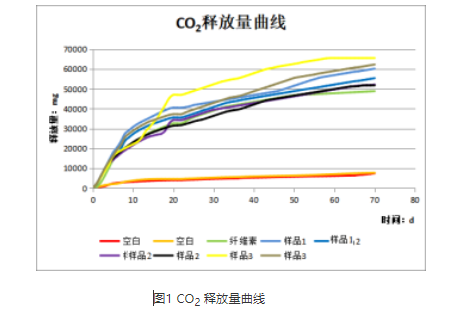

此为某单位采用M1200型堆肥红外法生物降解仪，参考GB/T19277.1-2011的方法标准，检测某样品的可生物降解性的实验结果，试验周期为70天，由图可知，45天内纤维素的降解率达到了81.88%，70天内纤维素的降解率达到了98.18%，此时各实验组的增长基本结束，曲线平缓，实验设计如下表所示：
